智能家居化可以这么简单!技术宅百元DIY智能家居路由器

发布于 2014/04/11-10:20 标签: / / / /

随着物联网、3D打印、穿戴设置、Maker、Geek的兴起,越来越多的90后加入到这些智能行业,那么今天开始我带大家DIY各种智能产品,智能创客第一季就从家开始,打造《百元智能家居系列》。

那我们第一个视频,就先教你如何DIY《智能家居网关》,它就像一个主机,负责将家居联入互联网,接收和发送命令。

技术宅百元DIY智能家居路由器

有了它我们可以时时查看家里的湿度湿度,有没有着火呀?电灯是不是没关呀,下班提前热水,智能调节空调,监控家里有没有发生什么事,小偷有没有光顾等等。如果用心加点其它元素就可以让家里像科幻电影里一样酷!

我们所需要的配件在淘宝上都可以购买得到,现在的技术已经很成熟了,我们只需购买元件,再将他们连接起来,就可以实现我们想要的功能。

技术宅百元DIY智能家居路由器

①USB下载器¥13
②路由器电源¥7
③面包板¥5×2
④nrf24l01无线收发¥8×2
⑤arduino pro控制板¥16×2
⑥enc28j60以太网卡¥18
⑦包面线¥6
⑧亚克力盒子¥7
⑨ams1117稳压3.3v¥6
⑩LED和接线端¥2

所有的配件加一共117元(视频上的漏算有2件的了)!比起市面上几千几万,为什么不淘回家DIY?开始踏入未来创客一员呢。

制作《智能家居网关》只需要三步:

第一步硬件(连接配件)

一、enc28j6o网卡与arduino pro控制板

1、面包板介绍

技术宅百元DIY智能家居路由器

我们采用小面包板,没有正负线,模着是不相连竖的是相连的。

2、arduino控制板插入面包板

技术宅百元DIY智能家居路由器

3、enc28j60网卡与arduino pro控制板接线图

技术宅百元DIY智能家居路由器

 4、接线端插入脚针方便面包线连接。

技术宅百元DIY智能家居路由器

5、按接线图和控制作连接起来

技术宅百元DIY智能家居路由器

 二、nrf24l01无线与arduino pro控制板

1、ams1117降压v3.3的作用

技术宅百元DIY智能家居路由器

2、nrf24l01无线和arduino pro控制板连接图

技术宅百元DIY智能家居路由器

 3、nrf24l01无线连接

技术宅百元DIY智能家居路由器

4、nrf24l01无线和enc28j60网卡连接

技术宅百元DIY智能家居路由器

三、LED、USB下载线、电源线

1、LED灯连线

技术宅百元DIY智能家居路由器

2、USB下载线作用

技术宅百元DIY智能家居路由器

3、9V路由器电源供电

技术宅百元DIY智能家居路由器

 第二步软件(刷固件)

1)下载驱动和固件(百分之分开源代码)

1、下载地址http://pan.baidu.com/s/1mglvP24

技术宅百元DIY智能家居路由器

 2、enc28j60网卡模块插入电脑

技术宅百元DIY智能家居路由器

3、驱动安装

技术宅百元DIY智能家居路由器

a、右击我的电脑或计算机,点击管理
b、点击设置管理器,在端口com下会有出现USB Serial Port
c、在USB Serial Port后面会出现COM加一个数字,记住它
d、右击USB Serial Port,点击安装驱动程序软件
e、点击“浏览计算机查找驱动程序软件”
f、选择 下载驱动的目录,选drivers->CP2102_USB_Drivers
g、点击确定或下一步,完成驱动安装

2)刷enc28j60网卡固件(可随意修改源码实现你要的功能)

技术宅百元DIY智能家居路由器

a、打开arduino软件后,选择Tools->Serial Port->COMX
b、COMX就是在电脑设置管理器里的COM数字
c、选择Tools->Board->再选择arduino Pro or Pro Mini(5v,16M)w/ATmega328
d、点击File->Examples->znck007->wangguan_fashe
e、最大化后,点会看到xxxxxxxxxxxxxxxx,修改成你的apikey(在http://m.znck007.com申请)
f、最后点击右箭头,就开始下载刷新了。
g、当绿色的进度条完成,并有Done uploading.说明成功了。

3)刷nrf24l01无线固件(可随意修改源码实现你要的功能)

技术宅百元DIY智能家居路由器

a、我们拔下有网卡那个板,将USB接到另一个板(无线接收)

b、点击File->Examples->znck007->wangguan_jieshou
c、再点击右箭头(红色框里),就开始下载刷新了。
d、那么我们软件部分就已经刷好了,现在他有脑子啦。

第三步组合(包装)

1)两个面包板连接

技术宅百元DIY智能家居路由器

2)两板连线互通

技术宅百元DIY智能家居路由器

a、将网卡上的无线正负级连接到v3.3
b、TX连到另一个板的RX,RX连到另一个板的TX
c、将两个板的正负线电源连接,这样两个就都可以供电了
d、RAW连接另一个板的RAW(正极),GND连接另一个板GND(负级)

3)联网测试

技术宅百元DIY智能家居路由器

a、首先连接好网线,确保能上网
b、自动获取IP、联网需要20秒左右
c、手机打开智能创客控制端m.znck007.com,并登陆您的账号
d、当网卡上的灯在闪烁,那说明控制板已经上得网了
e、当前状态,如果显示网关正在运行中,就连到你的账号了
f、到这里,硬件和软件部分都能正常运行了。

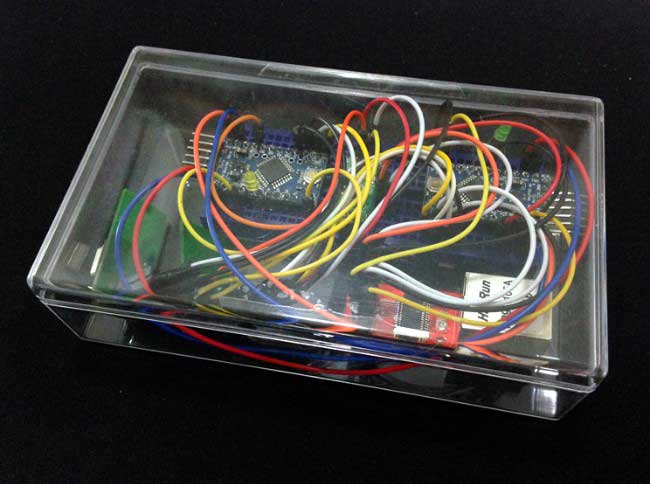

4)装入亚克力盒子

技术宅百元DIY智能家居路由器

DIY视频,大家看看效果吧。
