最近，专门做手机的苹果也开始将业务拓展到各个领域，像之前的自动驾驶汽车，汽车警示系统等等，前几天有报道称苹果开始向人体健康行业进发，专利显示苹果正开发睡眠监测系统，提高用户的睡眠质量。

2017年5月，苹果公司收购了一家名为Beddit的公司，这家公司此前发明了名为Beddit 3的睡眠监测系统，该系统工作原理是，在用户的床上装上传感条，整夜监测用户的生命体征。这周，美国专利商标局(US Patent & Trademark Office)公布了一份苹果的专利申请，该专利申请显示，苹果的新睡眠监测系统较之前的版本有了很大的提升，主要是靠一张特殊的床垫或我们也可以说是智能床垫，多方位全面监测用户的生命指标。

目前这套系统包括一个监控摄像头，主要记录和分析用户的夜间活动。专利上列出的那些发明者没有Beddit的前工程师们，意味着这是苹果的原创产品。一般来说，传统的睡眠监测设备和生命体征监测设备都比较昂贵且笨重，传统的睡眠监测一般要求在专业的有医疗仪器的地方检测，而且要求仪器直接接触用户，这在睡眠过程中会导致极度不适，并可能由于用户睡眠质量不佳，导致分析结果不准确。

这套全新的系统的优势就在于，轻便可携带、而且不与用户直接接触，基本不会打扰用户的睡眠，缺点是由于这套系统测量方式和操作模式比较单一，且测量灵敏度不够高，数据和信息收集不足，可能导致分析不准确。

苹果公司的发明主要涉及生命体征测量的监测系统和传感器，传感器是多单元压电传感器，产生多个电信号，监测系统接收多个电信号并分析用户身体各个区域的生命指标。苹果专利申请中的发明还包括具有多个压电薄膜元件的压电传感器。

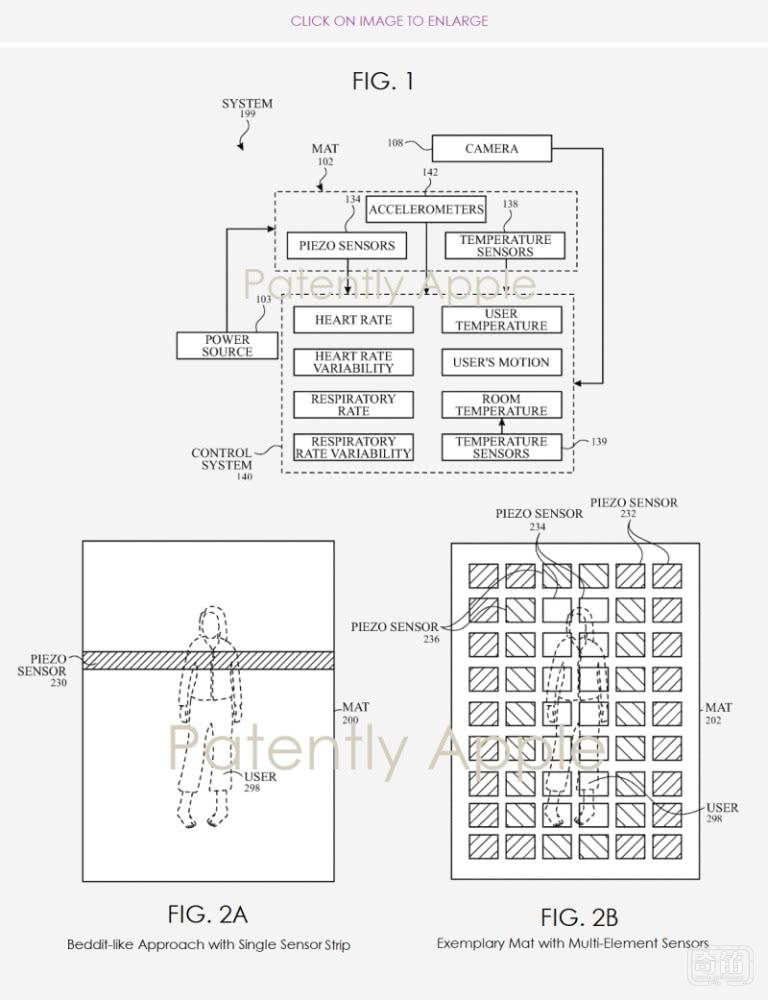

下面的苹果专利图1是监控系统的框图；图2A是智能床垫的俯视图，这款垫子包括一个和之前Beddit传感条非常相似的单元件压电传感器；图2B是一个包含多单元压电传感器的智能床垫的俯视图。

监控系统

这个系统还有一个与Beddit 3不同的地方是，就是苹果在专利图1指出的，该系统包含智能床垫、电源、摄像头和控制系统。

专利图1的108号就是摄像头，这个摄像头的用处很多，比如，监控用户睡觉时身体的位置，监控用户睡觉时的体态，监控用户身体的温度和室温环境。摄像头的采集信息和多个传感器的信息将用于生命体征测量(如心率测量)、分析(如睡眠分析)和反馈。

智能家居

此外，苹果公司还表示，该系统和传感器也可以与被单、枕头套、被子和毛毯等床上用品结合起来，这些纺织品采用苹果的专利面料，更好地监控用户的睡眠情况。

苹果专利图5A是一个多层的压电传感器的横截面示意图；图5B是一个典型压电传感器的横截面视图，该传感器包括位于波状面上的单个电极：图5C是一个典型压电传感器的横截面视图，包括位于波状之间的电极。

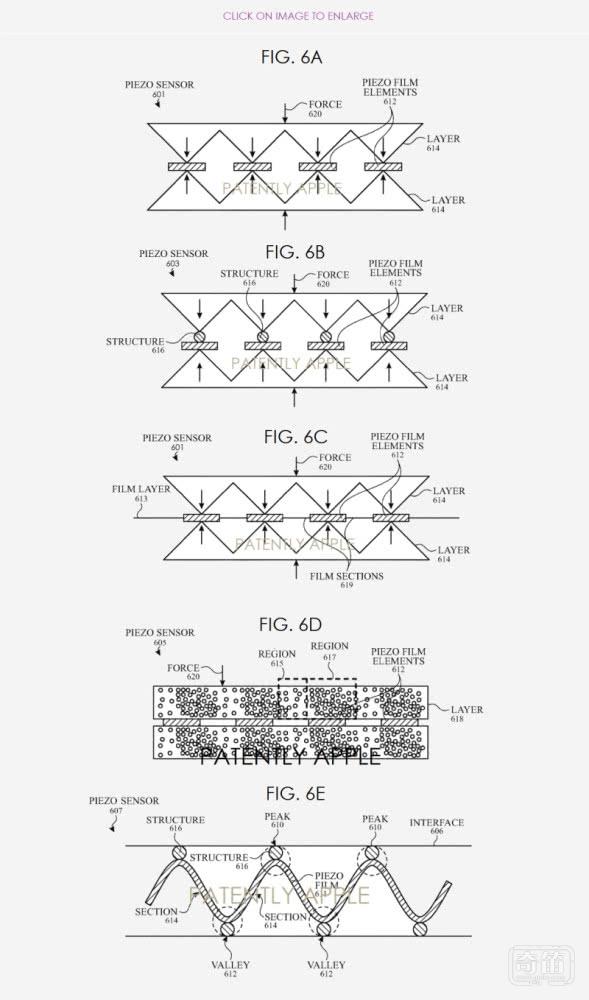

苹果专利图6A是一个典型压电传感器的横截面视图，该压电传感器包括多个压电薄膜元件；图6B为典型压电传感器的剖面图，该压电传感器包括多个压电薄膜元件和一个或多个结构；图6C是一个典型压电传感器的截面视图，该压电传感器包括由一个薄膜层连接的多个压电薄膜元件。

苹果专利图6D是一个典型的压电传感器，有不同力集中区域的中间层；图6E是一个典型的压电传感器，包括一个波纹压电薄膜；苹果专利图6F展示了操作压电传感器的示例方法，该压电传感器包括多个压电薄膜元件。

监测系统可以测量的一些数据

该监测系统可以监测用户的呼吸、体温、心率和呼吸速率。

原理是，由于血液流向心脏/肺部的呼吸，用户的身体(如胸腔)的起伏会导致压电传感器外部表产生机械变形，机械变形可以被压电传感器检测到，压电传感器能检测到一个或多个形变(如拉伸、压缩、扭转等)，并相应地产生一个或多个电信号。然后系统就通过这一个或多个电信号来分析用户的生命体征(如心率、心率变异性、呼吸速率和呼吸速率变异性)。

苹果的健康隐私政策

同时苹果还考虑到，在分析的过程中可能会使用到一些用户的生命体征信息。苹果也表示，个人资料应以合法及合理的目的收集，而不应在这些目的以外分享(例如出售)。此外，收集个人信息必须在获得用户的知情同意后进行。

为了遵守隐私政策，可以采取任何必要措施保护和保护外部对个人信息的访问。在某些例子中，实体可以接受第三方评估，以证明实体遵守已确立的、普遍认可的隐私政策和/或隐私实践。

苹果的专利申请早在2018年第二季度就提交了，上周由美国专利局(U.S. patent Office)公布，不过目前还不知道该产品具体上市时间。

专利的工程师和发明者

研究这项专利的人员中，没有原来的Beddit的工程师，意味着这是苹果的原创发明。
