极致还是留有余地?小K SmartPlug智能插座深度解剖

发布于 2014/10/13-14:47 标签: / / /

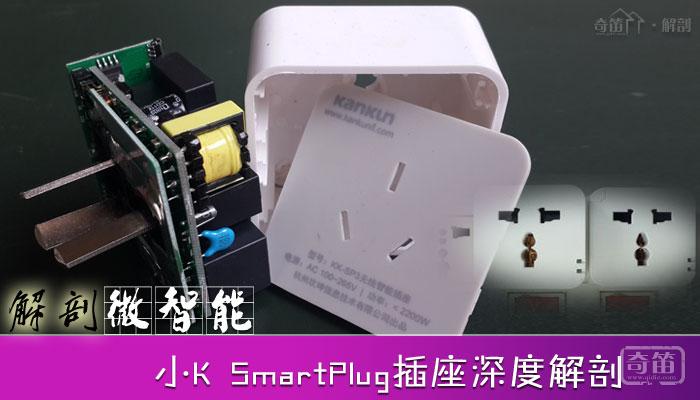

小K SmartPlug智能插座深度解剖 以小巧价优抓人的小K智能插座面世之后勇夺高额众筹,奇笛前面也做过该产品的开箱,对其体积感觉颇深,视乎再挤挤就能并排到电源排插上。其产品的实际功效如何不做累述,今天我们就动动妖刀来看看这个苗条小K的内心秘密。

【关于SmartPlug 小k插座】 “小K” SmartPlug 智能插座为杭州坎坤信息科技有限公司的智能插座产品。该产品号称“全球最小插座插座”,支持5大独门技艺,看到的是体积,醒目的是¥99元的零售价格(貌似批发价格还要更低)。本次解剖的型号:KK-SP3,10A /2200W)产品。

拆解之旅

坎坤信息小K SmartPlug无线插座开箱初识

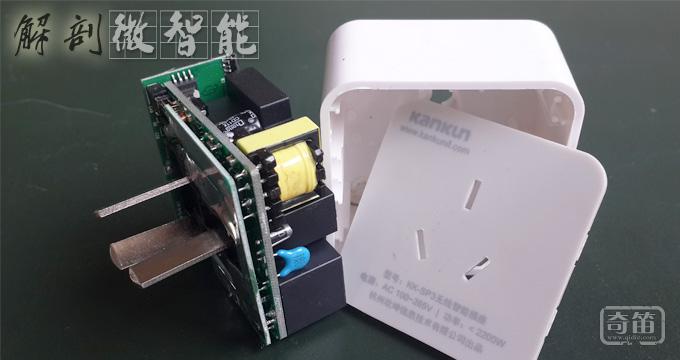

拆解第一步 小K采用超声波外壳密封技术,没有任何安装螺丝,对一般人来讲拆解起来并不容易,可惜小佳人遇到是温柔妖刀呀。拨开云雾自然就是原貌了。(超声波密封固然时髦,目前很多充电器是采用这样的密封技术,坏了就更换,无需修理。难道坎坤团队也是这样看待小k插座的吗?有点意思呀。) 小K SmartPlug智能插座深度解剖

1、单片机:直接采用WiFi Atheros AR9331 控制器实现WiFi与键盘和LED指示灯控制
2、功率继电器:OMRON 功率继电器G5LA-14 10A277V (家庭超过10A的场合无法支持)
3、微型ACDC开关电源

小K SmartPlug智能插座深度解剖

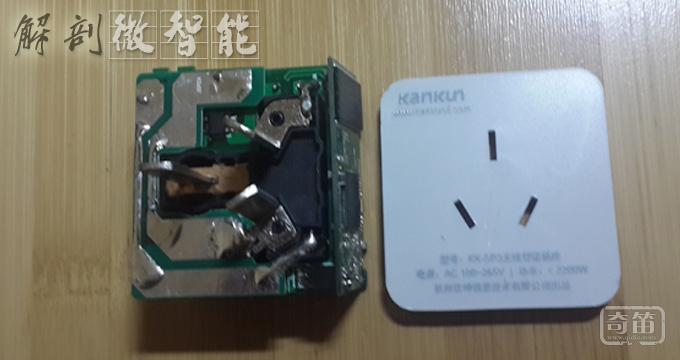

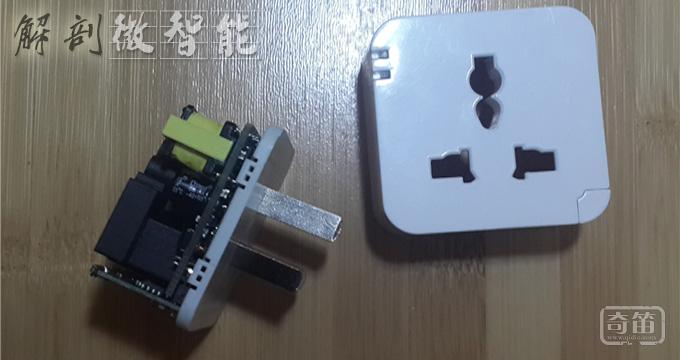

拆解第二步 借助强力钳还是能比较容易的抽出电路板的,怎么样这下对这个小K插座的全貌有感觉了吗?要想让体积减小,三相插头的设计看起来坎坤团队是动了头脑的。可惜只能支持10A应用。嘻嘻。

小K SmartPlug智能插座深度解剖

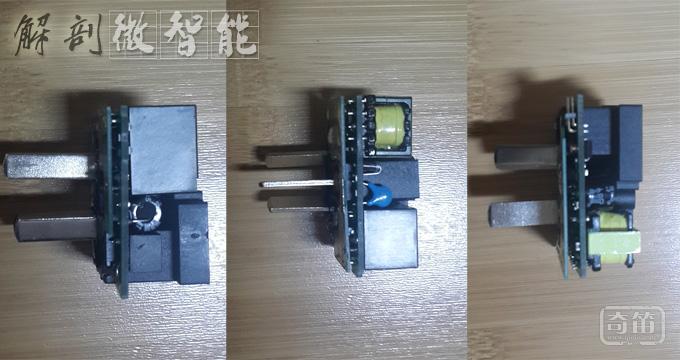

主要的控制部件就是紧贴在主电路板侧面的WiFi模块了。我们特地将小K裸体侧面四周拍照分享大家,进而能感知到要想缩小体积需要面临的困难。

小K SmartPlug智能插座深度解剖

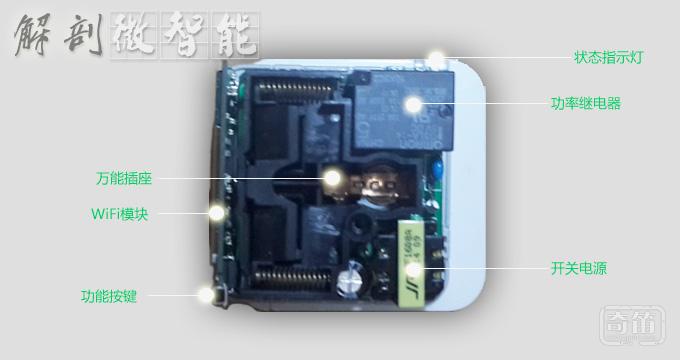

拆解第三步 电路板的真面貌这下就能清楚的呈现在眼前,下图是小K插座的主要功能块分布图。

小K SmartPlug智能插座深度解剖

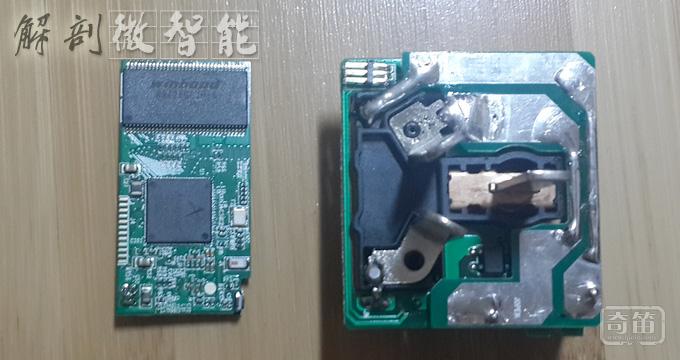

这个Arthoas WiFi模块板才是小K的动力动作核心,必然是成本的最主要部分。

小K SmartPlug智能插座深度解剖

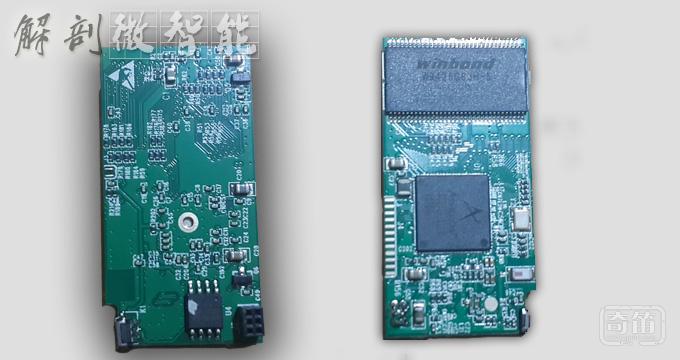

下图是WiFi模块板的正方两面图。

小K SmartPlug智能插座深度解剖

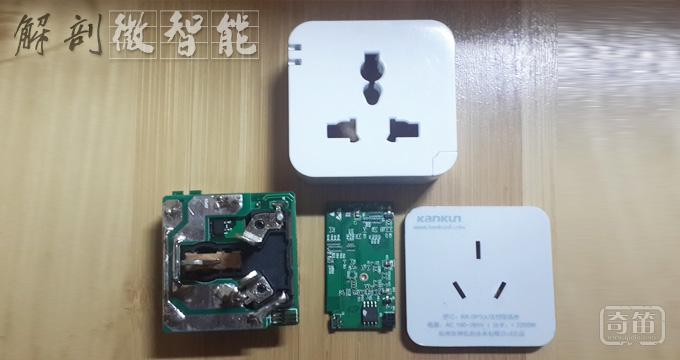

依照惯例,我们最后把拆解的小K 智能插座的全家福递上。

小K SmartPlug智能插座深度解剖

解剖资料

下面我们简要列出本次解剖SmartPlug 小K智能插座产品涉及到的相关硬件器件明细与在线阅读:

1、WiFi控制器:EAtheros AR9331 Datasheet
2、串行EEPROM:WinBond SerialFLASH W25Q32BW
3、功率继电器:OMRON PowerRelay G5LA-14 10A277V
4、DDR 内存:WinBond DDR W9425G6JH
5、解剖高清无码图赏:小K SmartPlug 智能插座解剖高清.rar (加奇笛官方微信qidiChina,回复“小K插座解剖图”可获知下载鉴赏密码。)

解剖结语

外形尺寸一致是众多智能插座创业团队追求的目标,其中坎坤小K成为其中的佼佼者,从解剖图的分析可以看出,要想再挤挤的余地视乎不大。当前的小K尺寸上的确动了不少头脑,问题是小是智能插座的唯一诉求吗?目前我们已经知道坎坤团队的小K2已经面世,视乎已经从小体积方向转身到多功能道路上了。

1、WiFi模块是智能插座的核心。我们解剖过多款智能插座,毋容置疑,WiFi模块是其中的核心部件,也是成本的大头,要想搞定尺寸和成本不从WiFi模块下手是不行的。只有掌握核心部件的团队或将在风雨逼近的竞争中获得一席之地。

2、小体积肯定是智能插座的重要方向。家庭开关插座非常普及,智能插座却是新生儿,如何保持消费者使用和安装习惯的基础上,来获得或推送更方便、更舒适,更节能的生活就是比拼团队的重要依据。这一点上,小K无形中占领了一个小山头。

3、小是起步不是全部。物极必反,智能硬件的本质使用黏度是最终决胜的指标。小K团队在追求小型的道路上取得了阶段成绩,希望在用户操控体验、与功效黏度层面能取得更大的进步。
