【硬件有道】:电感和磁珠两兄弟的差别

发布于 2014/11/12-16:24 标签: /

电感和磁珠两兄弟的差别

电感跟磁珠应当说是两兄弟,很多人一直认为它们都是“通直阻交”,很容易混在一起。正所谓:一母生九子,九子各不同。其实电感和磁珠还是有很大区别的。

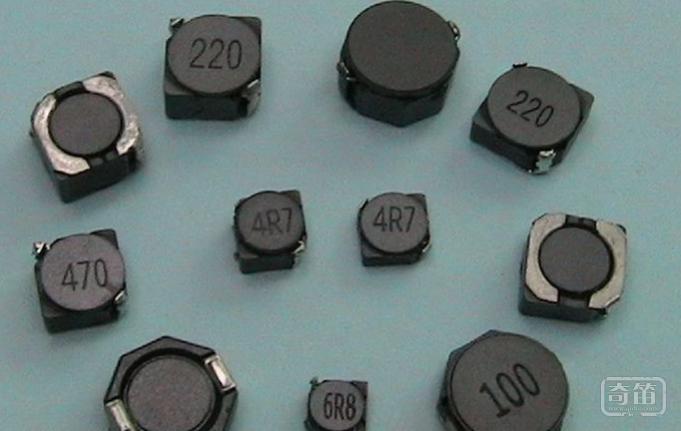

电感的单位是享,型号也是用电感值来命名的,如:GZ2012-100指2012(0805)封装10uH的电感;磁珠的单位是欧,一般磁珠的型号都是
用100MHz时的电阻值来命名的,需要注意的是这里是电阻值,而不是等效感抗。比如:JCB201209-301,是指2012(0805)封装
100MHz时阻值为300欧的磁珠。

磁珠本身理论上是耗能元件,电感理论上是不耗能的。这是两类元件理论上的最大区别。电感的磁材是不封闭的,典型结构是磁棒,磁力线一部分通过磁材(磁棒),还有一部分是在空气中的;而磁珠的磁材是封闭的,典型结构是磁环,几乎所有磁力线都在磁环内,不会散发到空气中去。磁环中的磁场强度不断变化,会在磁材里感应出电流,选用高磁滞系数和低电阻率的磁材就能把这些高频能量转换成热能,进而消耗掉。

而电感则相反,要选低磁滞系数和高电阻率的磁材,以尽可能的使电感在整个频带内呈现一致的电感值。所以,结构和磁材的差异决定了磁珠和电感的本质差异。

电感主要应用在开关电源以及谐振、阻抗匹配及特殊滤波等场合,而磁珠主要用于防止辐射,对EMC的改善要远优于电感。

磁珠把高频消耗掉了,而且没有对外的“磁泄漏”,而电感则因为磁材不封闭,会把大量的高频信号传到外部空间,引起EMI问题…
